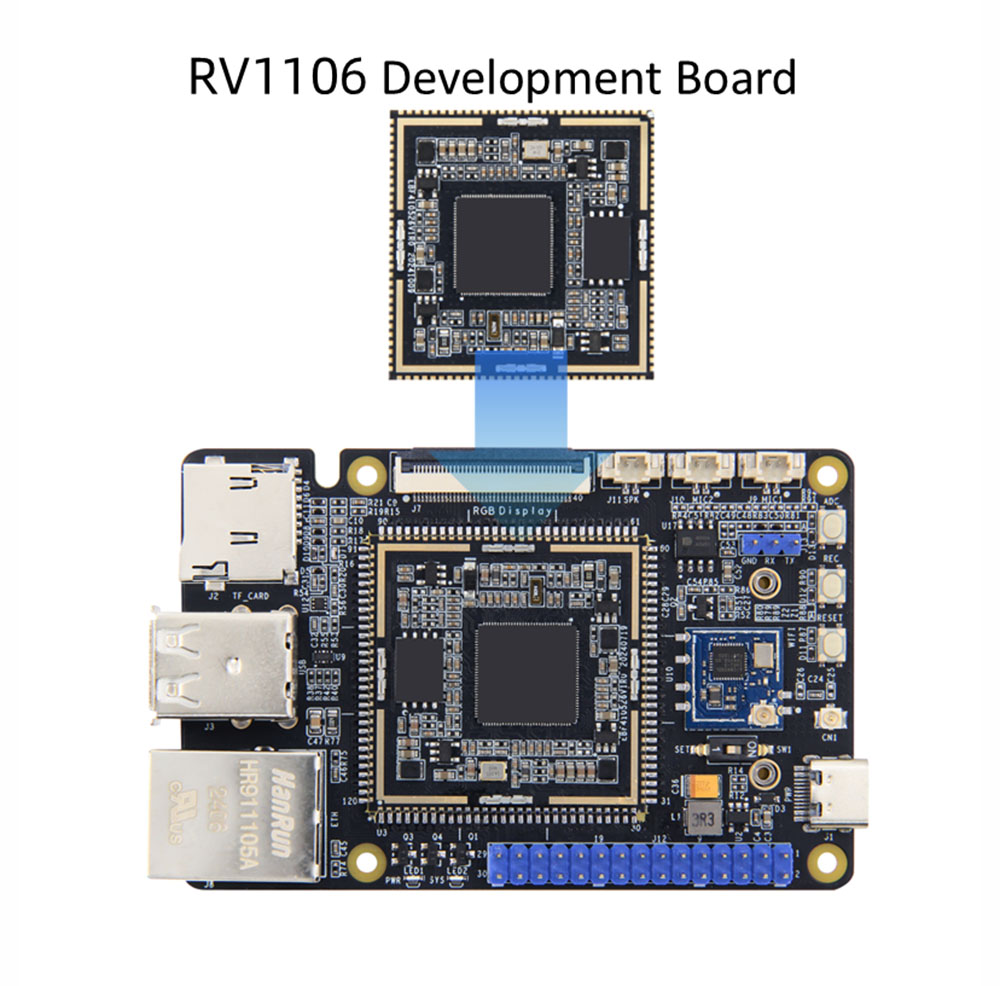

TP-RV1106 బోర్డు ప్రధానంగా మేకర్స్ మరియు ఎంబెడెడ్ ఎంట్రీ లెవల్ డెవలపర్‌లను లక్ష్యంగా చేసుకుంది మరియు స్మార్ట్ హోమ్, సెక్యూరిటీ మానిటరింగ్, ఇండస్ట్రియల్ ఆటోమేషన్, కన్స్యూమర్ ఎలక్ట్రానిక్స్, ఇంటర్నెట్ ఆఫ్ థింగ్స్, ఎడ్యుకేషన్ మరియు ఎంటర్టైన్మెంట్ వంటి వివిధ రంగాలలో అభివృద్ధికి ఉపయోగించవచ్చు.
సింగిల్-బ్యాండ్ వైఫై 6+బిటి 5.2 వైర్‌లెస్ మాడ్యూల్ యుఎస్‌బి 2.0 హోస్ట్, 100 ఎమ్ ఈథర్నెట్, టిఎఫ్ కార్డ్ హోల్డర్, మిపి కెమెరా, మైక్, ఎస్పెకె మరియు ఇతర పెరిఫెరల్స్, 30 పిన్ కాన్ఫిగర్ పిన్స్, సపోర్ట్ జిపియో, ఎస్పిఐ, ఐ 2 సి, యుఆర్ట్, పిడబ్ల్యుఎం ఫంక్షన్లతో రాక్‌చిప్ RV1106 ను ప్రధాన చిప్‌గా ఉపయోగించండి.
అంతర్నిర్మిత స్వతంత్ర NPU కంప్యూటింగ్ శక్తి 0.5t/1tops@int8 ను చేరుకోగలదు, కెమెరాతో యోలో వీడియో రియల్ టైమ్ గుర్తింపు, చిత్ర గుర్తింపు మరియు ఇతర విధులను గ్రహించగలదు.
అంతర్నిర్మిత తక్కువ-జాప్యం వీడియో ఎన్కోడింగ్ మాడ్యూల్, 5M@30fps H264/H265 వీడియో ఎన్కోడింగ్, 4M@60FPS JPEG/MJPEG ఎన్కోడింగ్ వరకు మద్దతు ఇవ్వగలదు మరియు బహుళ బిట్ రేట్ నియంత్రణ పద్ధతులకు మద్దతు ఇస్తుంది.

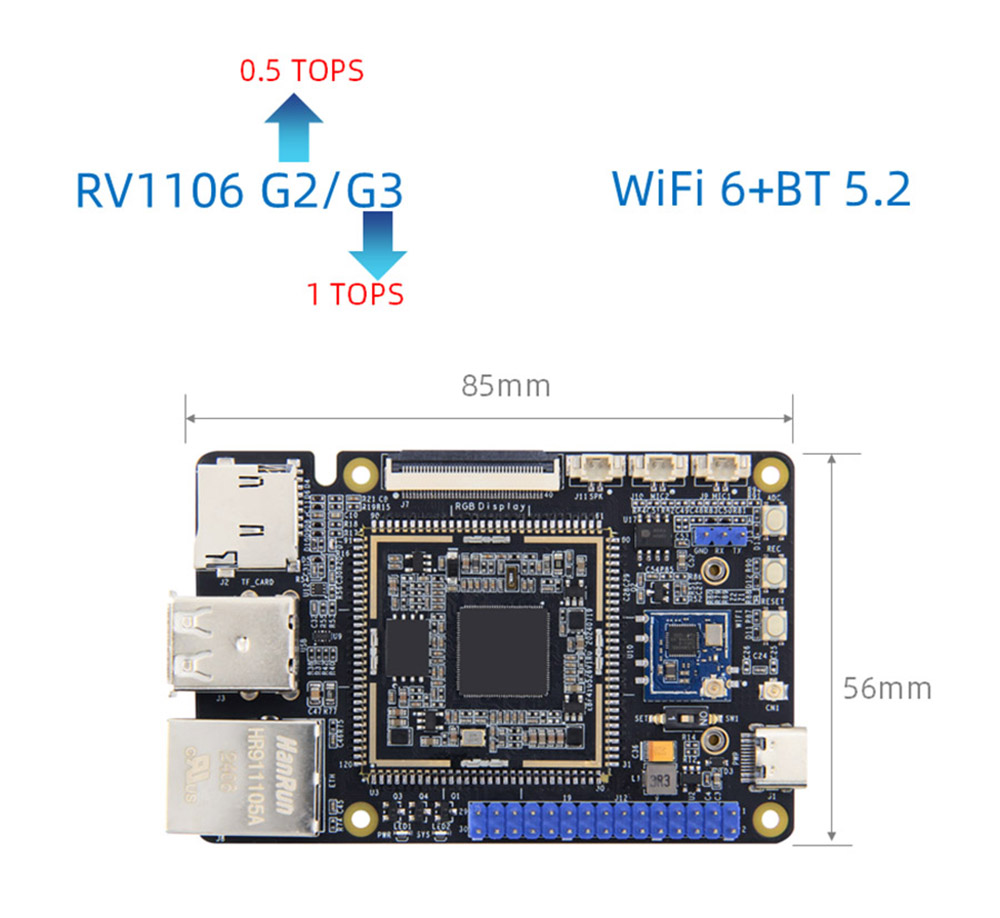

బోర్డు రెండు ఐచ్ఛిక మెమరీ కాన్ఫిగరేషన్లను అందిస్తుంది, ఇది 56*85 మిమీ, చిన్న మరియు సున్నితమైన, తక్కువ విద్యుత్ వినియోగం మరియు అధిక పనితీరుతో మాత్రమే మరియు లైనక్స్ వ్యవస్థను సులభంగా అమలు చేయగలదు.
వినియోగదారు ఉపయోగం మరియు ద్వితీయ అభివృద్ధిని సులభతరం చేయడానికి బిల్డ్రూట్ సిస్టమ్ ఇమేజ్, పూర్తిగా ఓపెన్ సోర్స్ డేటా, ట్యుటోరియల్ పత్రాలు, పూర్తి ఎస్‌డికె డ్రైవర్ డెవలప్‌మెంట్ ప్యాకేజీ, పిడిఎఫ్ స్కీమాటిక్స్ మరియు ఇతర వనరులను అందిస్తుంది.

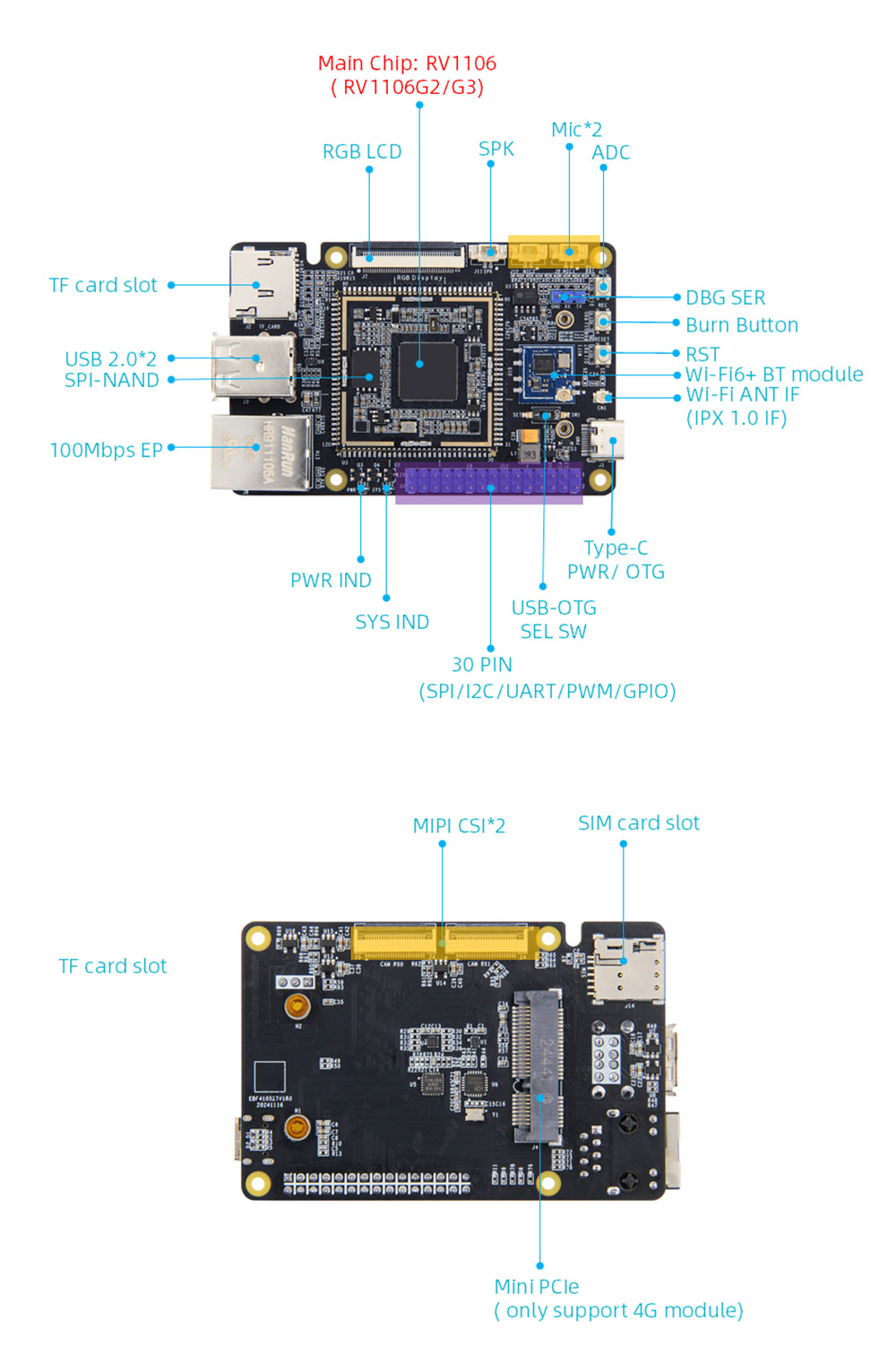

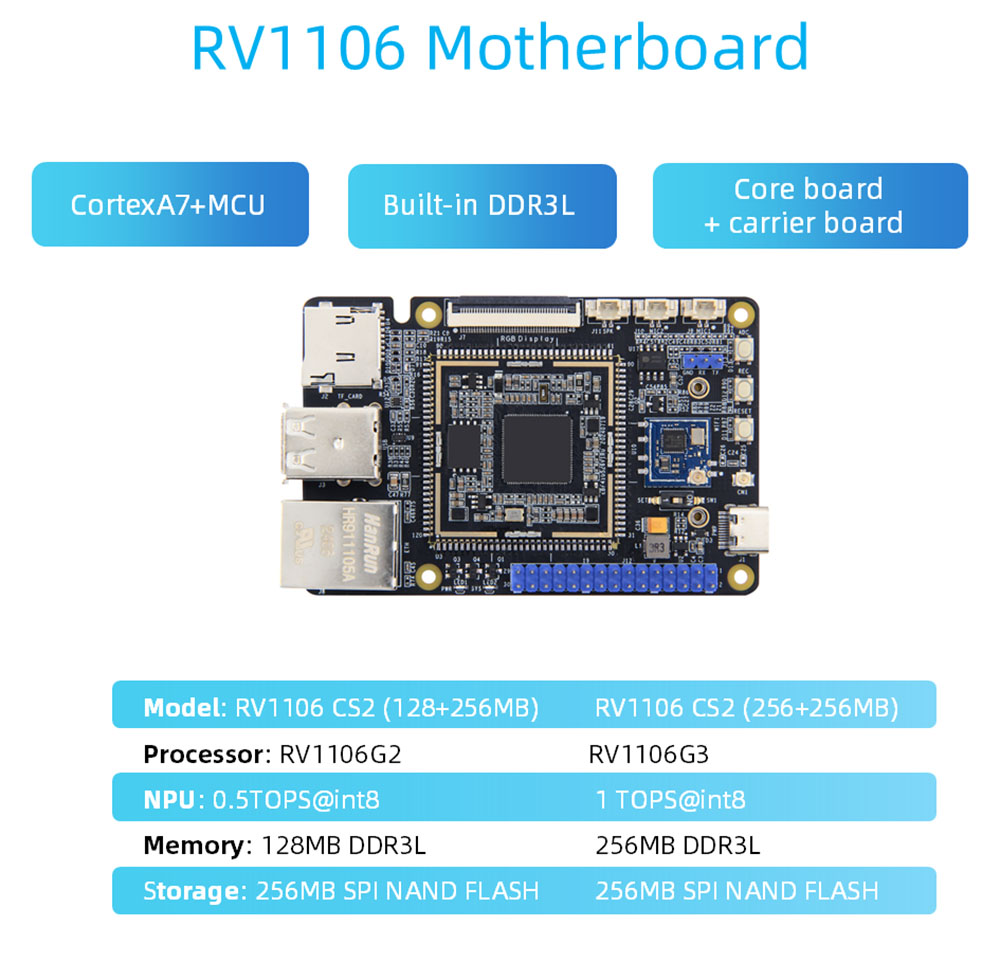

CPU: మెయిన్ చిప్: RV1106, కార్టెక్సా 7+MCU

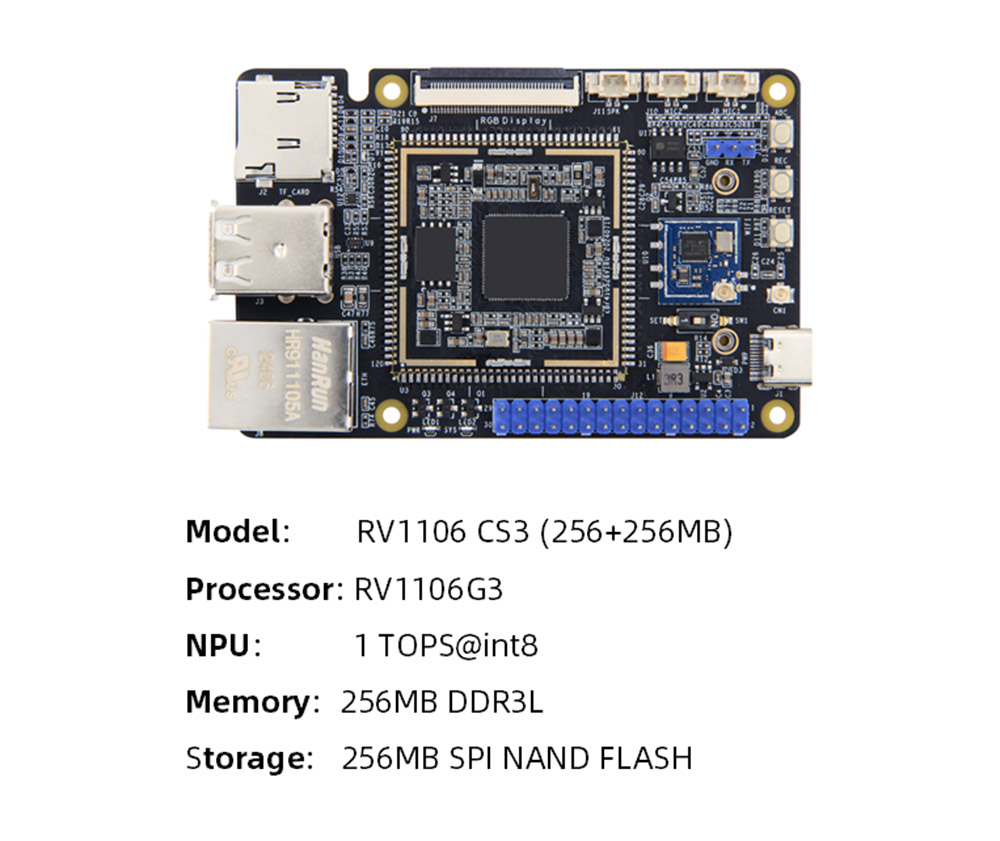

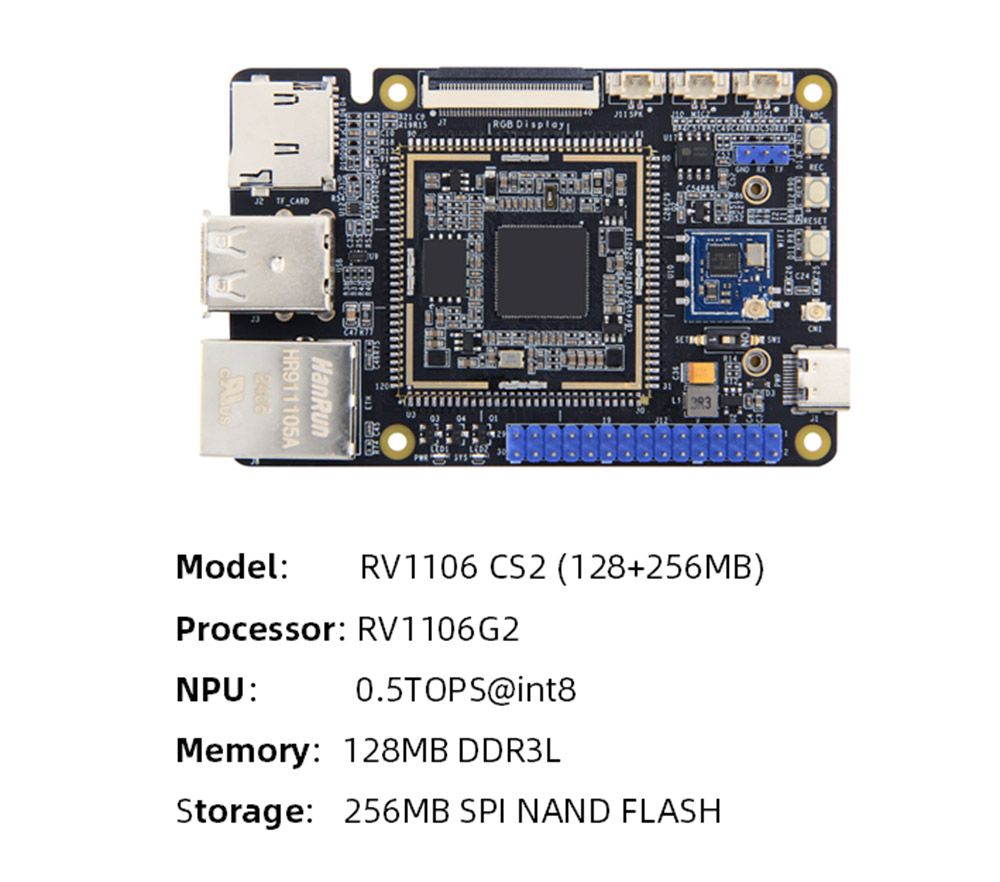

మెమరీ: ఎంబెడెడ్ DDR3L, ఐచ్ఛిక RV1106G2: 128MB/RV1106G3: 256MB
నిల్వ: SPI-NAND ఫ్లాష్, సామర్థ్యం: 256MB
AI కంప్యూటింగ్ శక్తి: RV1106G2: 0.5Tops@int8.rv1106g3: 1tops@int8

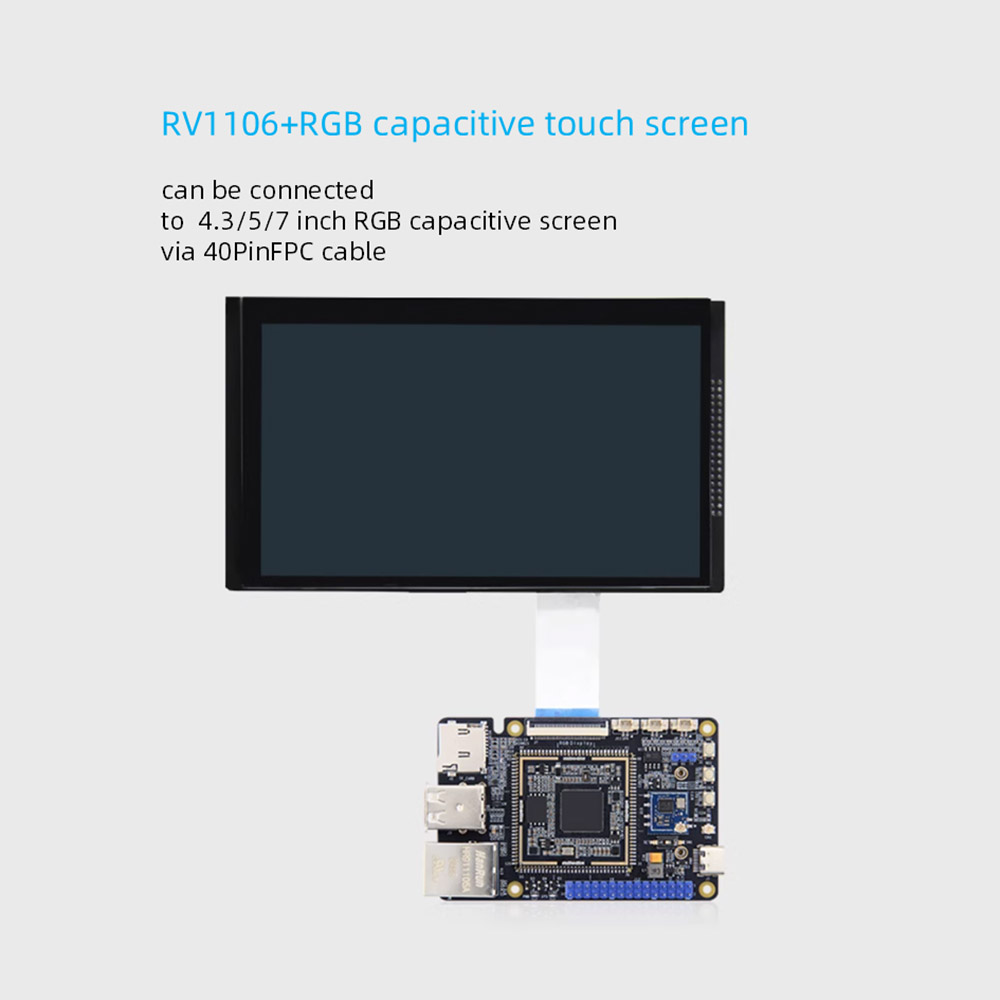

డిస్ప్లే: 40 పిన్ ఎఫ్‌పిసి ఇంటర్ఫేస్ 0.5 ఎంఎం స్పేసింగ్, 18 బిట్ ఆర్జిబి ఇంటర్ఫేస్ టైమింగ్, ఎఫ్‌పిసి కేబుల్ ద్వారా మా 4.3/5/7-అంగుళాల ఆర్జిబి ఇంటర్ఫేస్ కెపాసిటివ్ స్క్రీన్‌కు నేరుగా కనెక్ట్ చేయవచ్చు

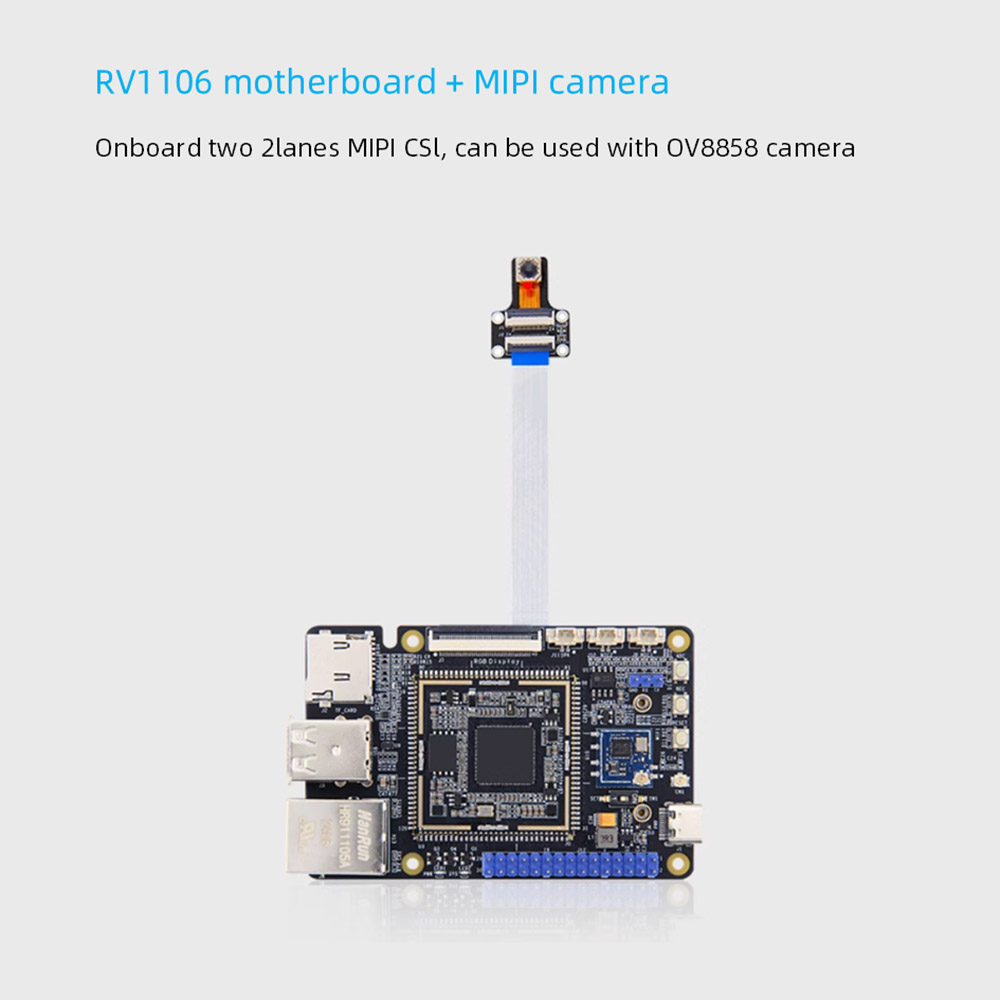

కెమెరా: రెండు 2 లాన్స్ మిపిక్సీ ఇన్పుట్, సింగిల్ ఛానెల్ 5M@30fps ఇన్పుట్ వరకు మద్దతు ఇస్తుంది, డ్యూయల్ ఛానెల్ 1080p@30fps వరకు మద్దతు ఇస్తుంది ఏకకాలంలో ఇన్పుట్
Inter పవర్ ఇంటర్ఫేస్: 5V@1a DC ఇన్పుట్, టైప్-సి ఇంటర్ఫేస్, చిత్రాలను బర్న్ చేయడానికి కూడా ఉపయోగించవచ్చు
ఈథర్నెట్: 100 మీ ఈథర్నెట్ పోర్ట్*1, 10/100Mbps డేటా ట్రాన్స్మిషన్ రేటుకు మద్దతు ఇస్తుంది

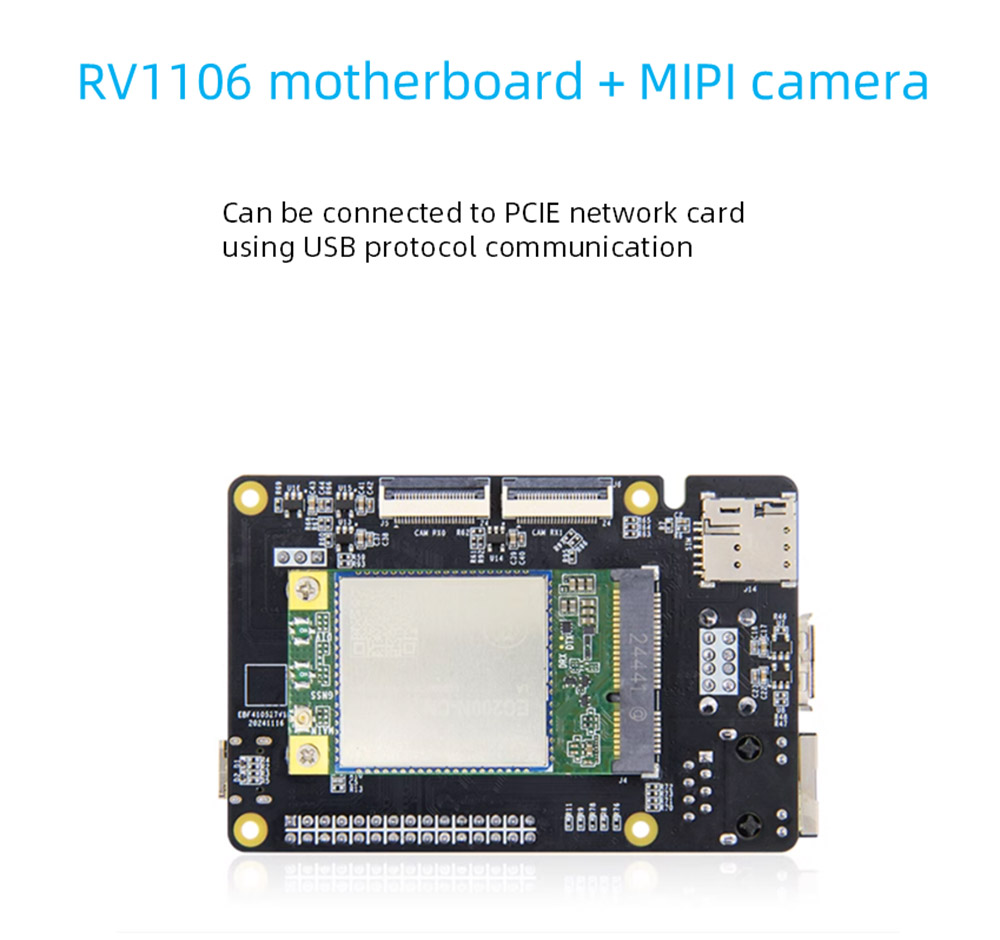

PCLE ఇంటర్ఫేస్: మినీ-పిసిల్ ఇంటర్ఫేస్*1, USB ప్రోటోకాల్ కమ్యూనికేషన్‌ను ఉపయోగించి PCIE నెట్‌వర్క్ కార్డును కనెక్ట్ చేయవచ్చు
Card సిమ్ కార్డ్: సిమ్ కార్డ్ హోల్డర్*1, సిమ్ కార్డ్ ఫంక్షన్‌ను 4 జి మాడ్యూల్‌తో ఉపయోగించాల్సిన అవసరం ఉంది
Card TF కార్డ్ హోల్డర్: SD2.0 ఇంటర్ఫేస్, 512GB వరకు మద్దతు ఇస్తుంది, TF కార్డ్ బూట్ సిస్టమ్‌కు మద్దతు ఇస్తుంది
USB2.0: USB హోస్ట్ టైప్-ఎ ఇంటర్ఫేస్*2
USB-OTG: టైప్-ఎకి మారినప్పుడు హోస్ట్, టైప్-సికి మారినప్పుడు పరికరం
ఎంపిక స్విచ్

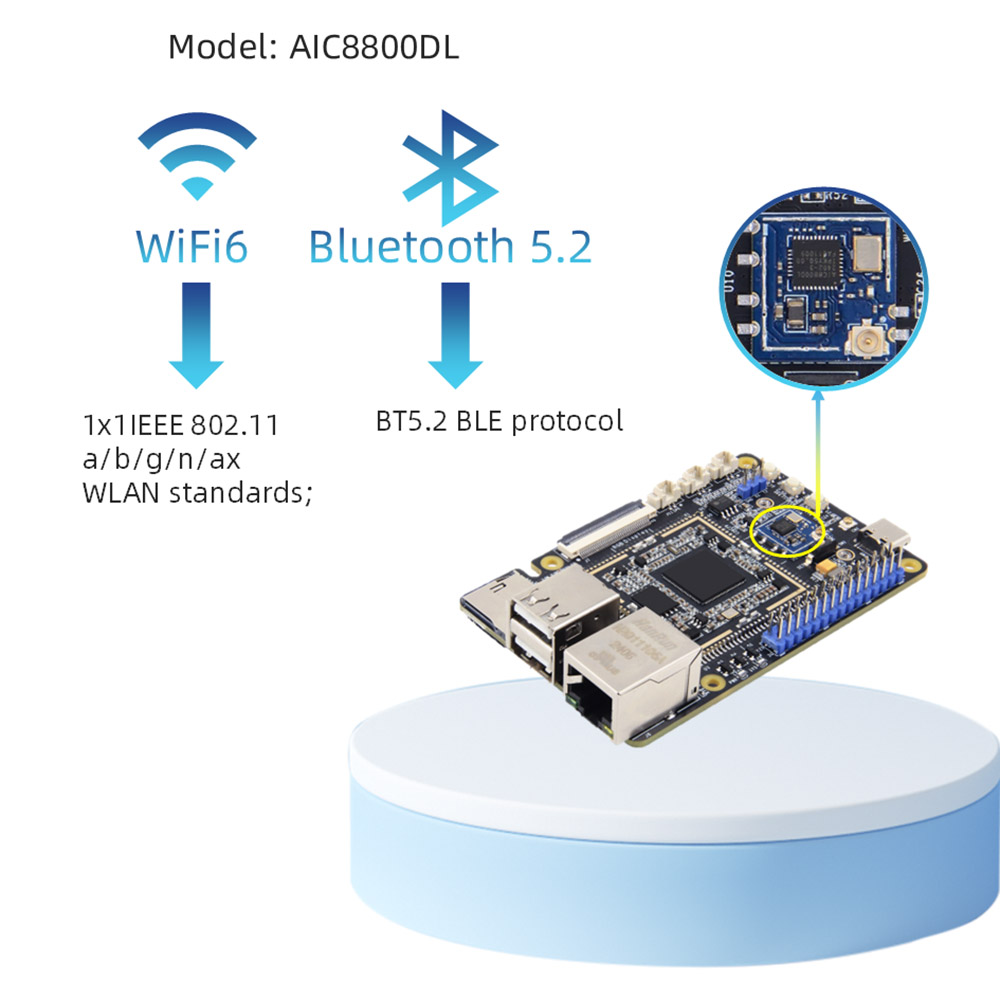

వైఫై+బ్లూటూత్: ఆన్‌బోర్డ్ సపోర్ట్ 2.4GWIFI6+BT5.2 BLE, మోడల్: AIC8800DL30

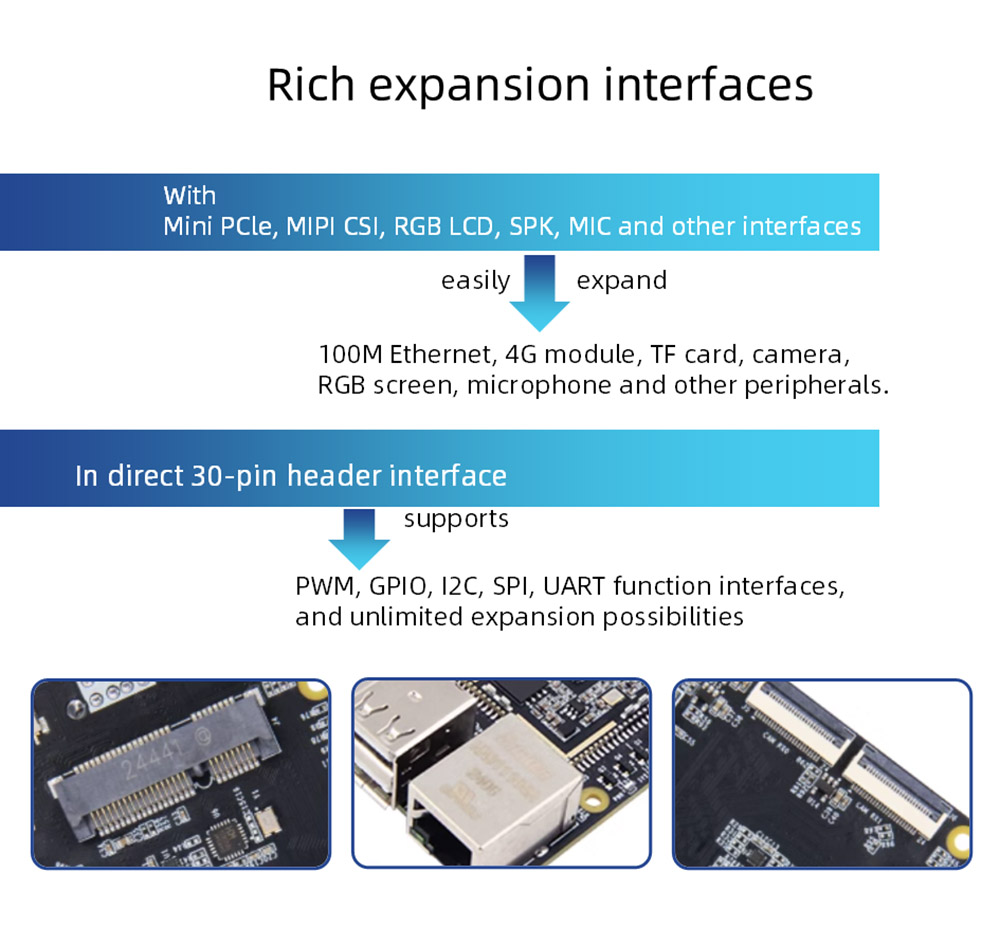

IO ఇంటర్ఫేస్: పిన్ 2.54 పిన్ ఇంటర్ఫేస్, GPIO, SPI, I2C, UART, PWM ఫంక్షన్‌కు మద్దతు ఇస్తుంది
డీబగ్ సీరియల్ పోర్ట్: డిఫాల్ట్ పారామితి 115200-8-N-1
ఆడియో: మైక్రోఫోన్ ఇంటర్ఫేస్*2, డ్యూయల్-ఛానల్ మైక్ ఇన్పుట్; స్పీకర్ ఇంటర్ఫేస్*1, సింగిల్-ఛానల్ SPK ప్లేబ్యాక్ (ఎడమ ఛానెల్)
బటన్లు: రీసెట్ బటన్*1; బర్న్ బటన్*1; ADC బటన్*1
Led LED: పవర్ ఇండికేటర్*1; సిస్టమ్ సూచిక*1

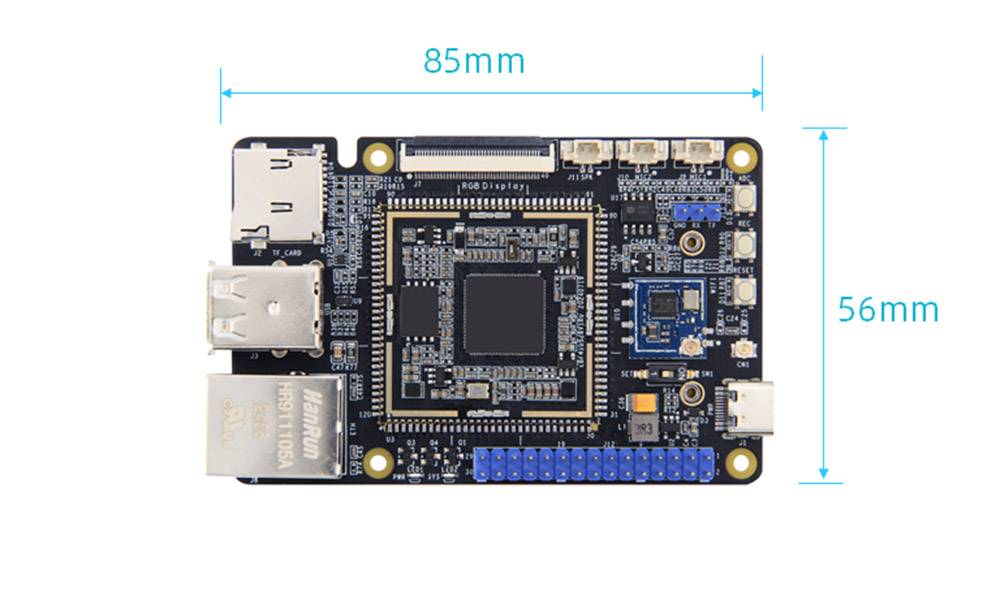

పరిమాణం: 56*85 మిమీ

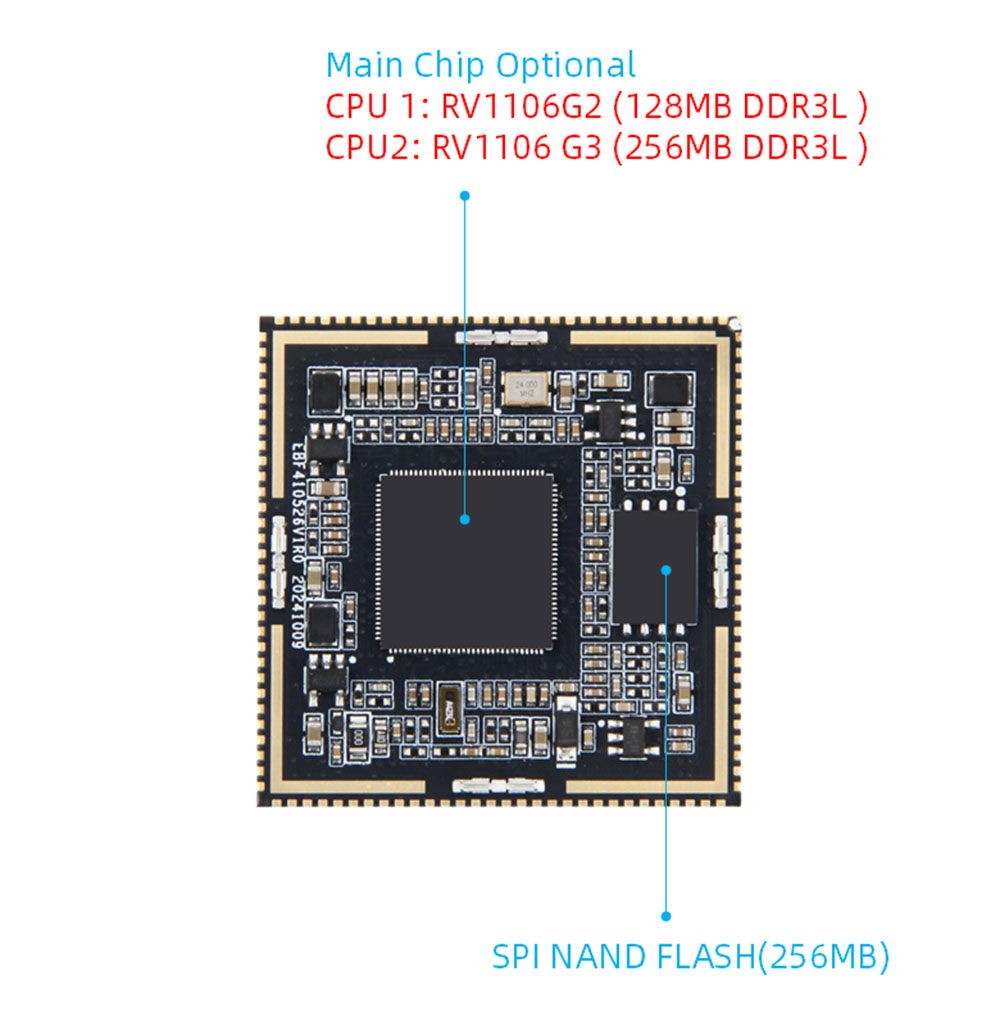

కోర్ బోర్డ్ హార్డ్‌వేర్ కాన్ఫిగరేషన్
CPU: మెయిన్ చిప్: RV1106, కార్టెక్సా 7+MCU
మెమరీ: ఎంబెడెడ్ DDR3L, ఐచ్ఛిక RV1106G2: 128MB/RV1106G3: 256MB
నిల్వ: 256MB స్పినాండ్ ఫ్లాష్
AI కంప్యూటింగ్ శక్తి: RV1106G2: 0.5Tops@int8, rv1106g3: 1tops@int8
ఇంటర్ఫేస్: స్పినాండ్ ఫ్లాష్ తప్ప, 10 పూర్తిగా నడిపించాయి, వీటిలో 1 NPOR రీసెట్ పిన్ మరియు 3 USB అంకితమైన పిన్స్ సహా 84 GPIO లు ఉన్నాయి
పిసిబి: 4 పొరలు, ఇమ్మర్షన్ గోల్డ్ డిజైన్
పరిమాణం: 35*35 మిమీ
నెట్‌వర్క్ పోర్ట్: 1 100 మీ ఈథర్నెట్
సీరియల్ పోర్ట్: 6
I²C: 5
SPI: 2
ADC: 1
పిడబ్ల్యుఎం: 12
I2S: 1
USB: 1
కెమెరా: 2
JTAG: 1
LCD: 1
