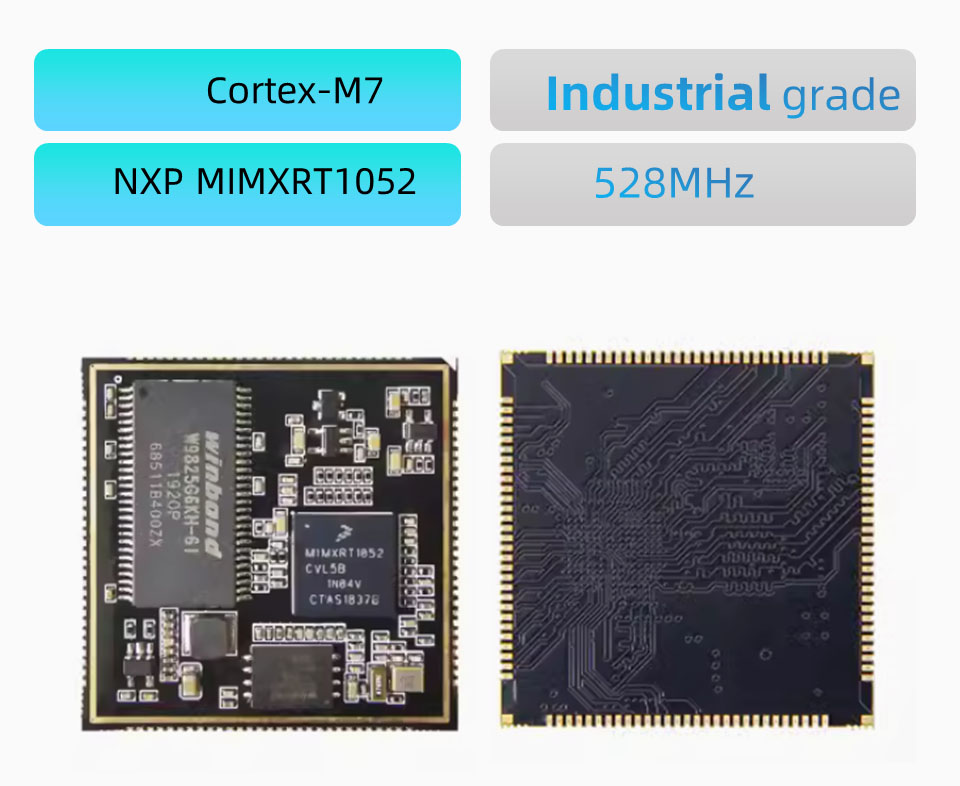

R ఈ RT1052 S2 కోర్ బోర్డ్ NXP MIMXRT1052CVL5B ప్రాసెసర్ ఆధారంగా రూపొందించబడింది.
Old మొత్తం బోర్డు యొక్క భాగాలు పారిశ్రామిక-గ్రేడ్ పదార్థాలతో తయారు చేయబడ్డాయి.

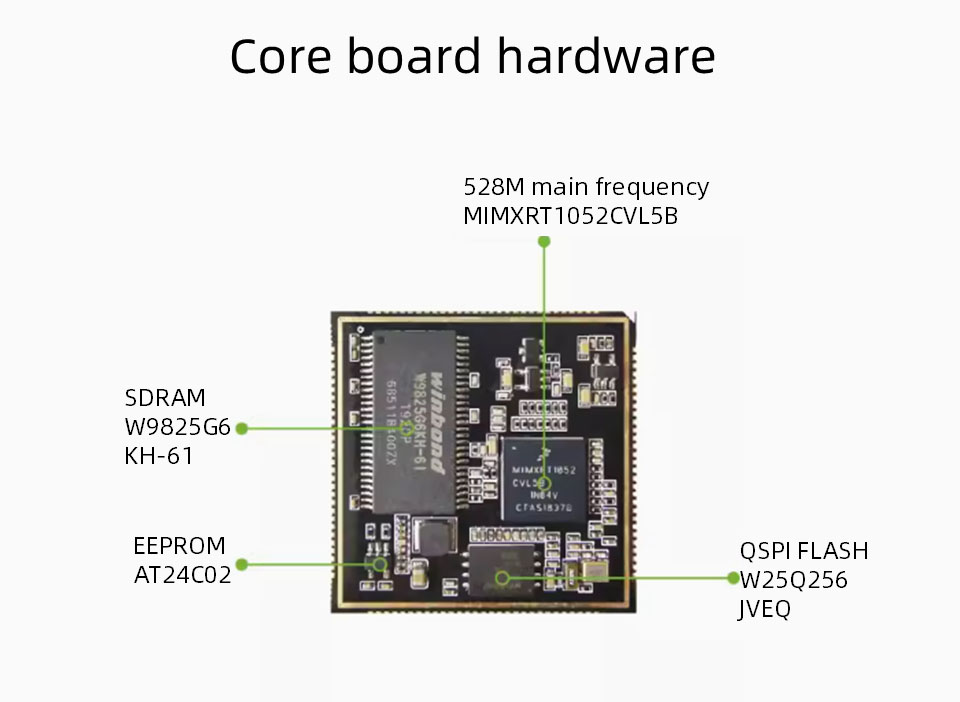

Core కోర్ బోర్డు యొక్క హార్డ్వేర్ వనరులు ఉన్నాయి
M 32MB SDRAM, 32MB లేదా ఫ్లాష్, మరియు 256 బి ఈప్రోమ్.
● పిసిబి 6-పొరల బ్లాక్ ఇమ్మర్షన్ గోల్డ్ డిజైన్‌ను అవలంబిస్తుంది, మొత్తం పరిమాణం 38*38 మిమీ, మొత్తం 116 పిన్‌లు మరియు పిన్ స్పేసింగ్ 1.0 మిమీ. SEMC బస్సు మినహా, చిప్ యొక్క మిగిలిన 10 పిన్స్ అన్నీ నడిపించబడతాయి.
ప్రధాన చిప్: MIMXRT1052CVL5B, కార్టెక్స్-M7 కోర్, మెయిన్ ఫ్రీక్వెన్సీ 528MHz
SDRAM: 2MB, TSSOP ప్యాకేజీ, బ్రాండ్ విన్‌బాండ్, ఇండస్ట్రియల్ గ్రేడ్
ఫ్లాష్: 32MB, WSON8 ప్యాకేజీ, బ్రాండ్ విన్‌బాండ్, ఇండస్ట్రియల్ గ్రేడ్
EEPROM: AT24C02 256B
ఈథర్నెట్ ఫై: ఏదీ లేదు
పిసిబి పరిమాణం: 38*38 మిమీ
విద్యుత్ సరఫరా: 3.3 వి
షీల్డ్ కవర్: షీల్డ్ కవర్ లేదు
GPIO: 116 పిన్స్, 1.0 మిమీ పిన్ స్పేసింగ్, SEMC బస్ మినహా, మిగతా అన్ని i0 ను నడిపిస్తారు
ఆపరేటింగ్ ఉష్ణోగ్రత: -40 ~ 85 ° C, పారిశ్రామిక గ్రేడ్

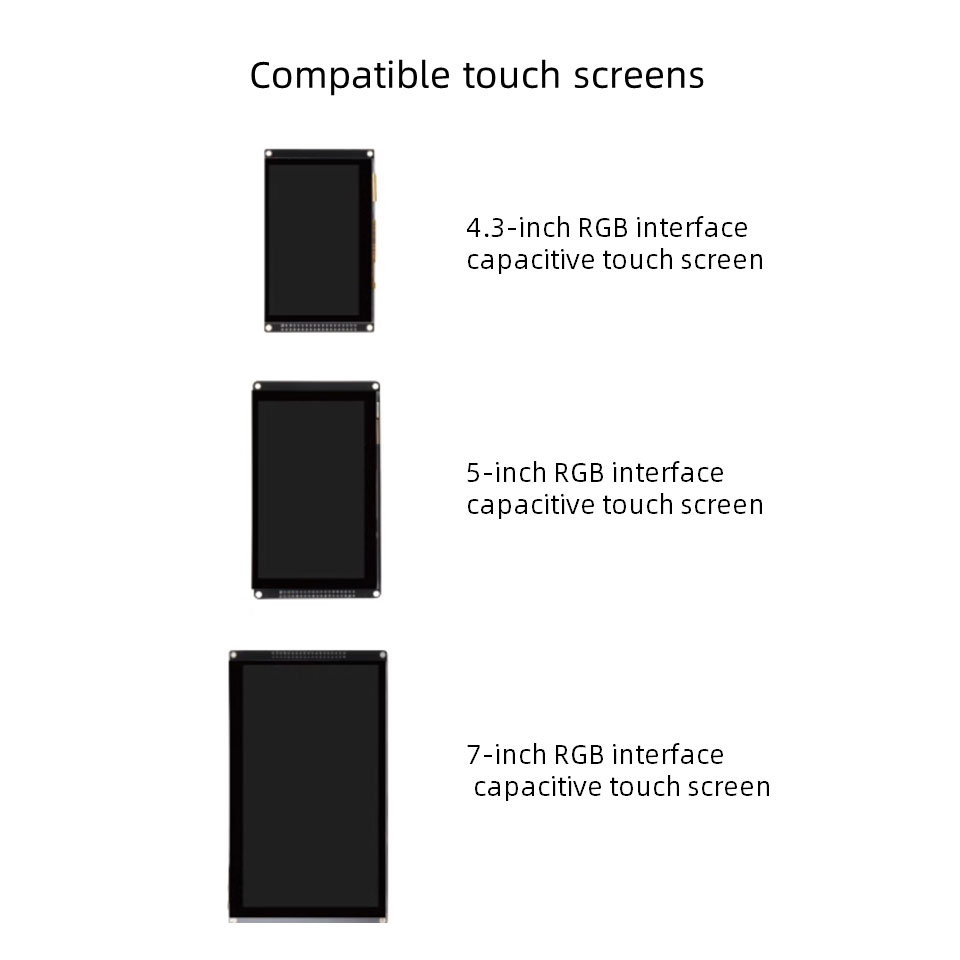

● LCD: 1 ఛానెల్
● USB: 2 ఛానెల్స్, హై-స్పీడ్ ఫైతో
● SDIO: 2 ఛానెల్స్
● I²C: 4
● SPI: 4
● UART: 8
● సాయి: 3
● ADC: 2 (ఒక్కొక్కటి 16 ఛానెల్‌లు), 12 బిట్
● పిడబ్ల్యుఎం: 4
● JTAG: 1 ఛానెల్
● SPDIF: 2 ఛానెల్స్
● కెన్: 2
● గమనిక: పై డేటాను తిరిగి ఉపయోగించవచ్చు, దయచేసి కోర్ బోర్డ్ పిన్ వివరణను రిఫరెన్స్ డిజైన్‌గా చూడండి
గమనిక: బోర్డును కనీస 500 ఆర్డర్‌తో అనుకూలీకరించవచ్చు
